1．后台监测软件

后台监测软件是为系统精心设计自主研发出来的专门针对雷电在线监测系统信息集中监控的一款优质软件，软件可通过有线RS485及RJ45,无线GPRS通讯将所有监测终端的监控信息集中显示在一个软件界面，使现场工作人员方便快捷的查看现场屏内信息，并能即使的处理现场问题，高效的进行工作。后台监测软件如下所示：

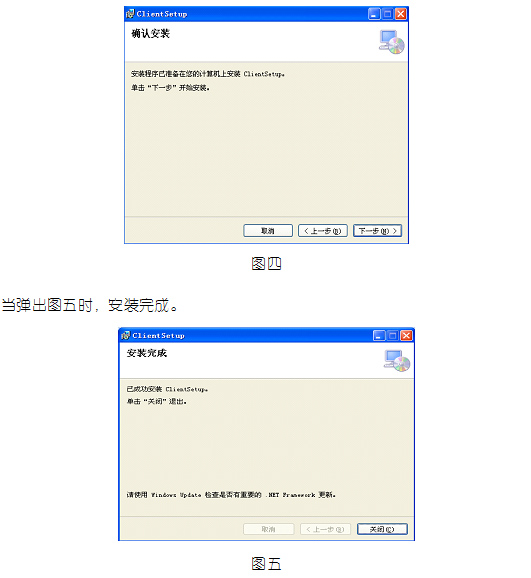

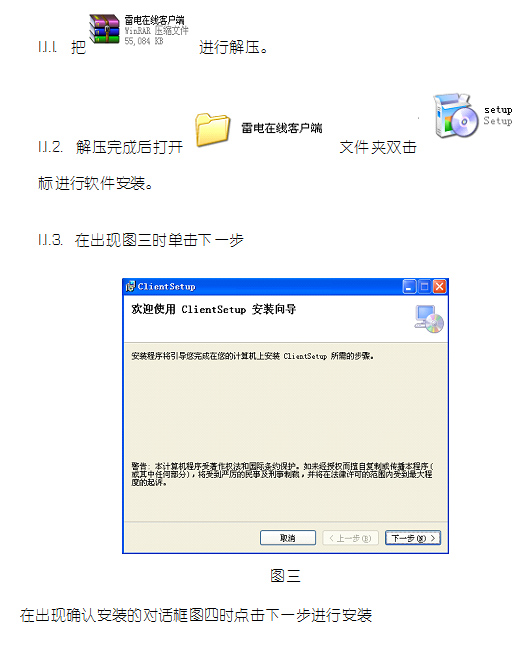

1.1．软件安装方式

1.2．软件操作说明

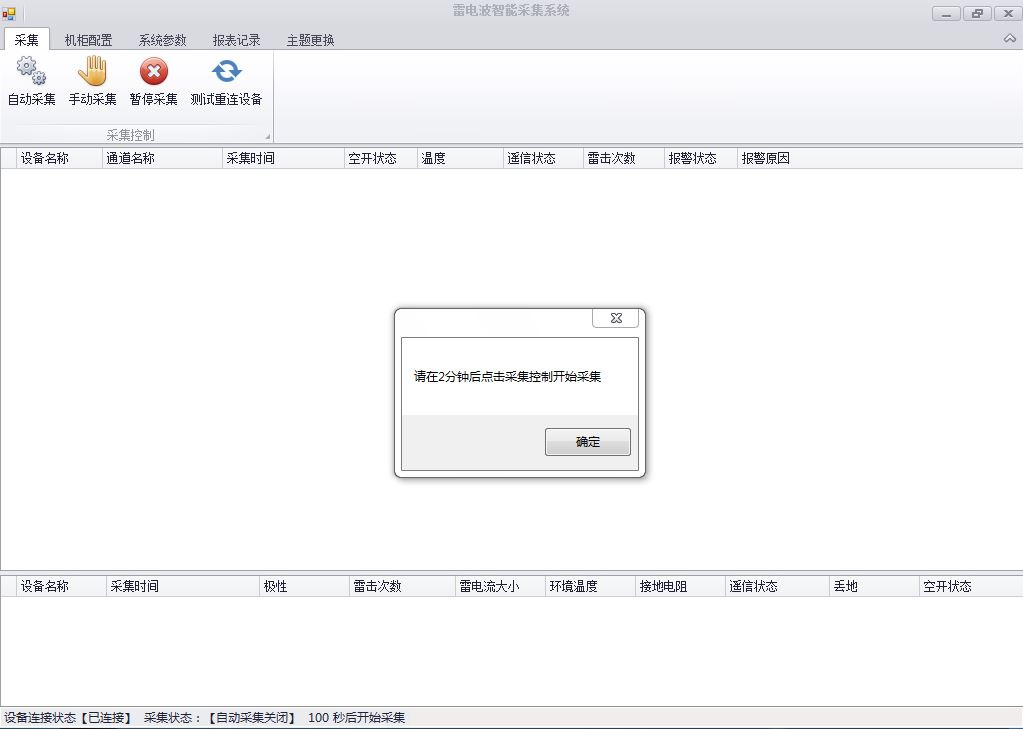

1.2.1．软件打开初始欢迎界面

系统默认2分钟后请点击采集可手动/自动采集监测数据，系统软件与监测模块的通讯时间2分钟后才能稳定通讯。

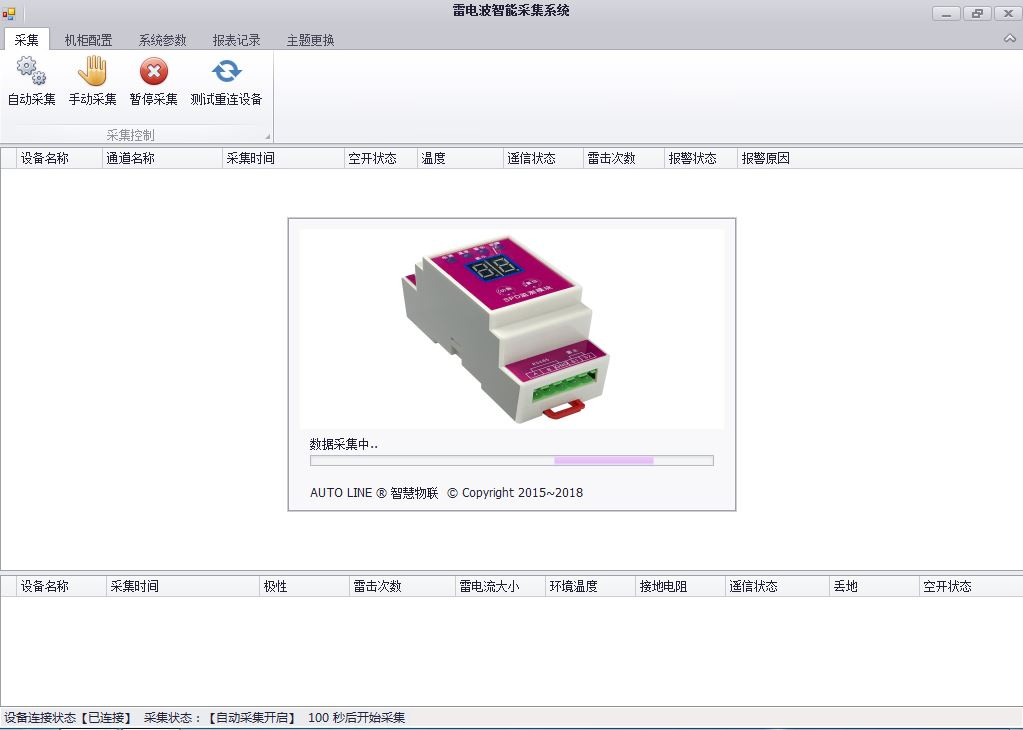

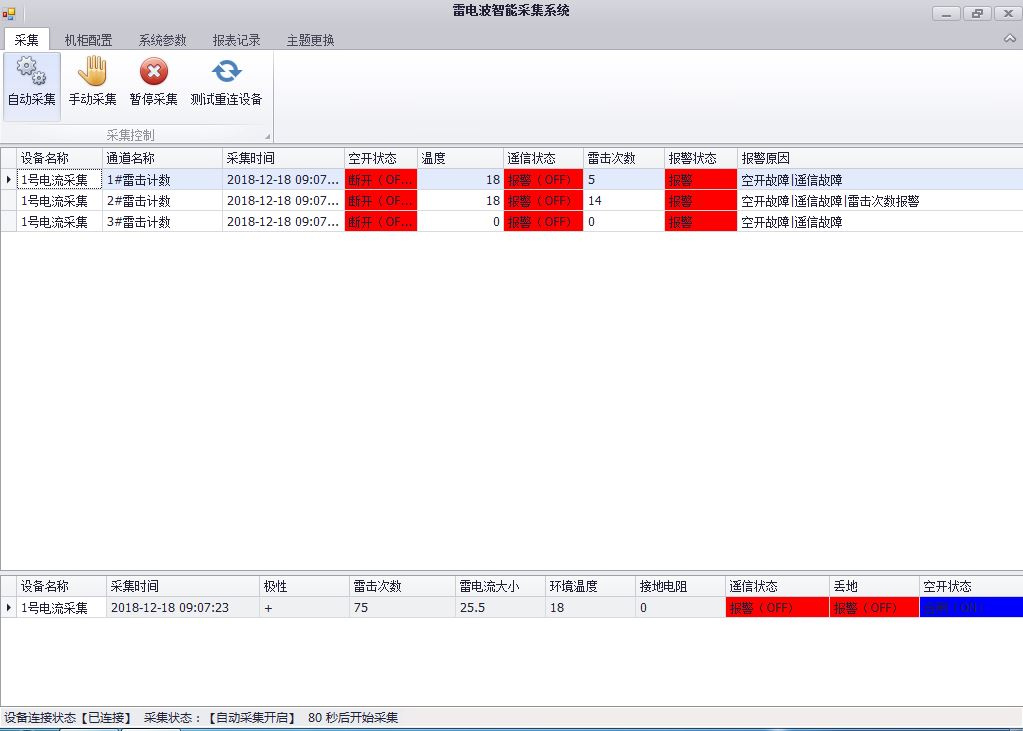

1.2.2．点击采集后界面

系统默认100秒后自动开始重新采集数据一遍，自动采集开始间隔时间可设定

采集完成后可将个监测点的雷电信息显示在软件界面，红色为故障报警提醒，如上空开断开红色警示，遥信断开报警，并在软件界面显示报警原因。下方特殊模块雷电流监测模块有雷击次数，雷电流大小，环境稳定，接地电阻，遥信，丢地，空开功能监测，并提示报警。

1.2.3．参数设置

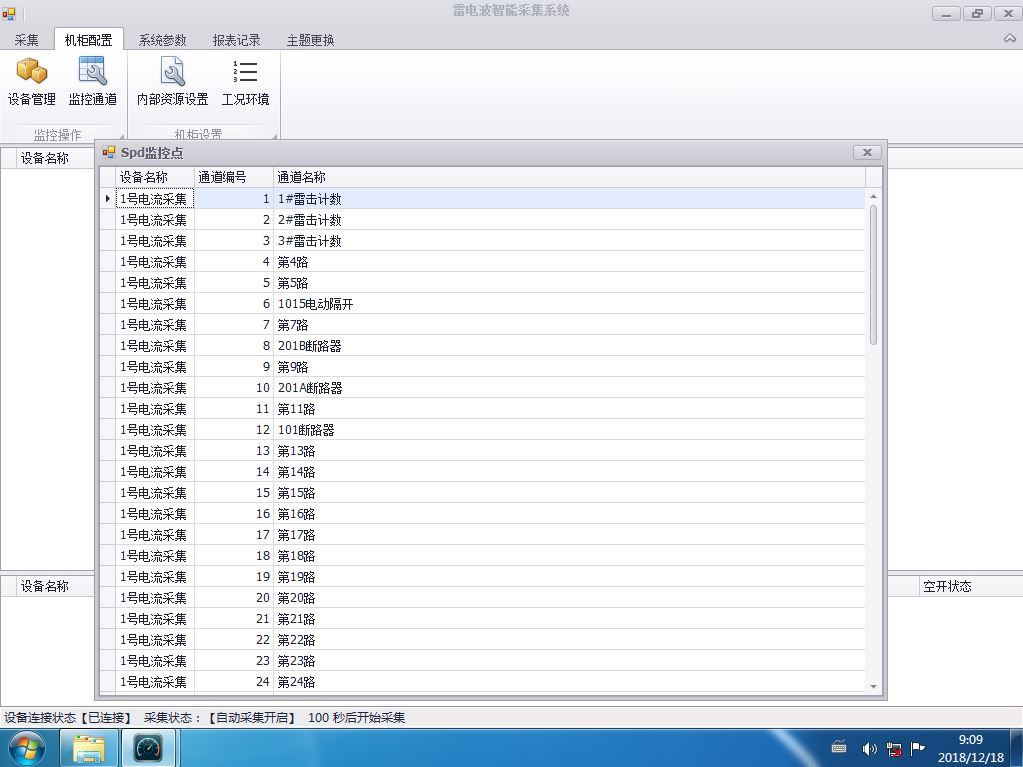

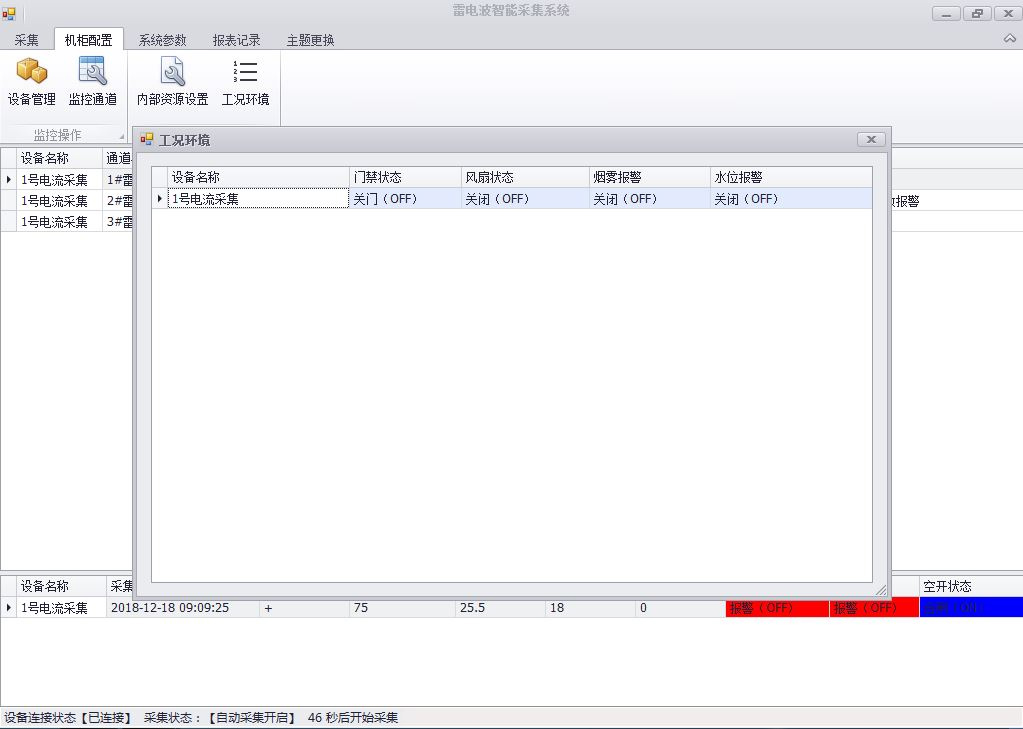

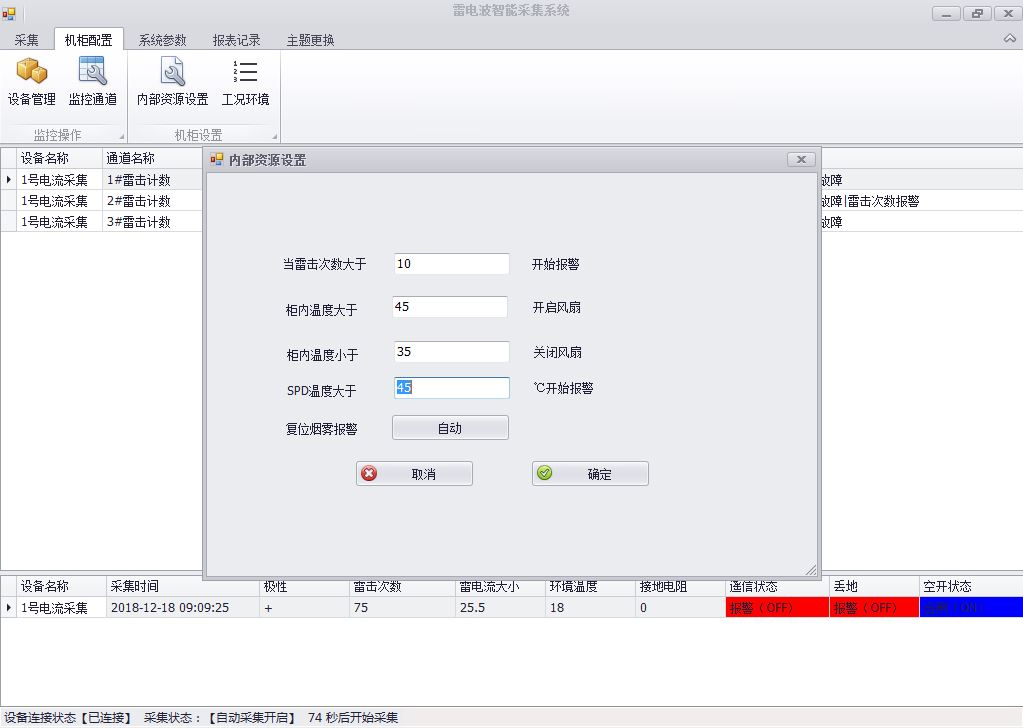

如图所示，软件可以对机柜及各个监测点进行编号唯一对号，软件与防雷贴面柜内所装配的各个监测点一一对应，保障监测的准确性，更加方便定位故障发生点，方便值班人员进行排查故障，提高工作效率。内部资源设置和工况环境设置，可设置雷击次数开始报警次数，柜内温度报警，SPD温度报警温度值，和烟雾报警功能

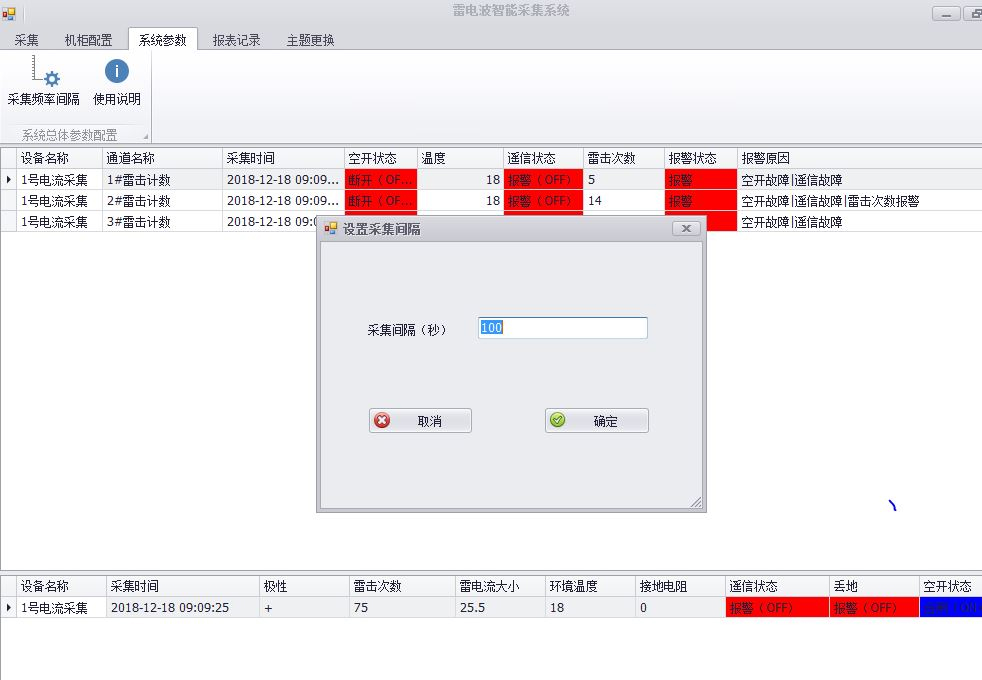

1.2.4．点击系统参数设置，可进入下面界面，对系统默认自动采集数据时间间隔长短进行设置，现系统默认自动采集间隔时间为100秒。

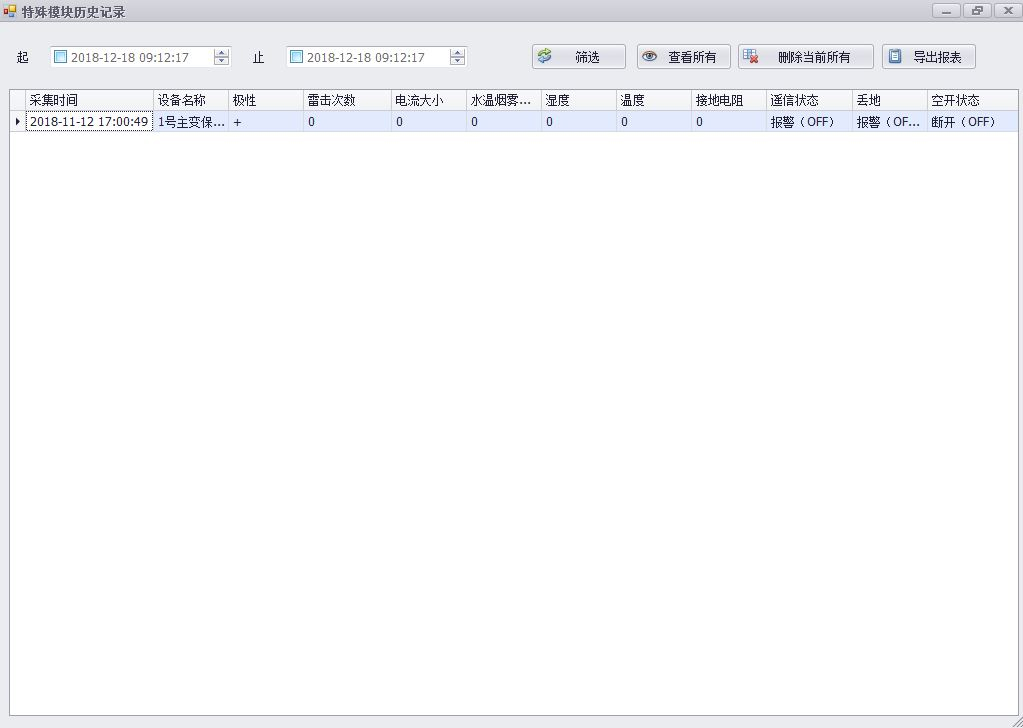

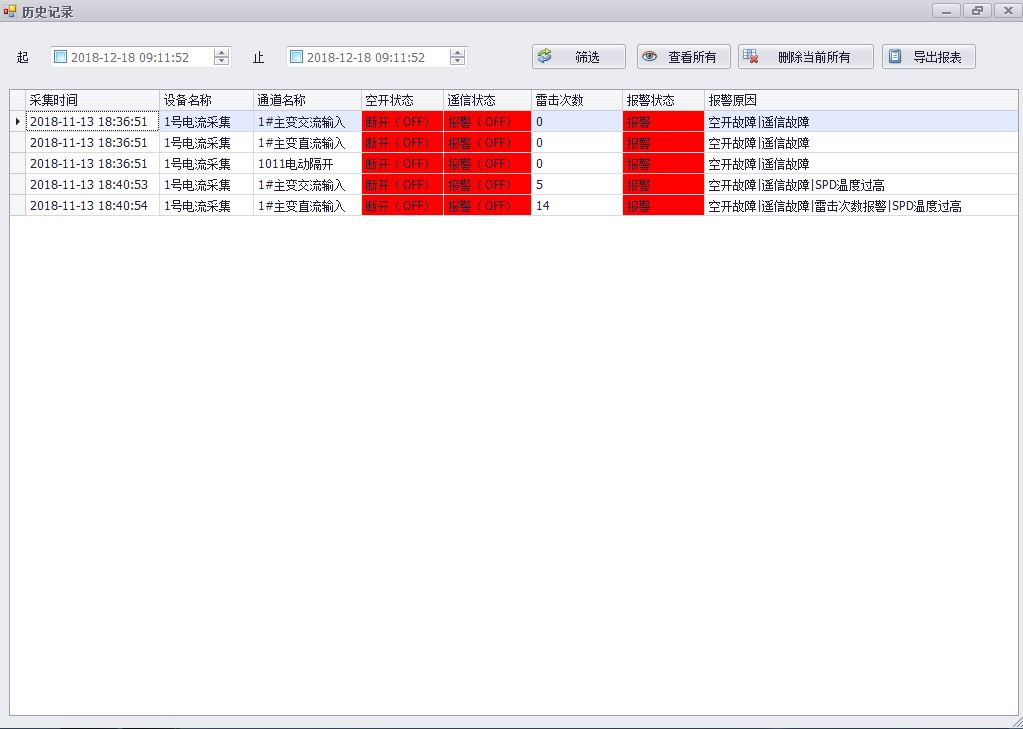

1.2.5．点击报表记录，可查看故障发生的时间，位置，并能生产表格报表储存在电脑内，方便日后查看审查

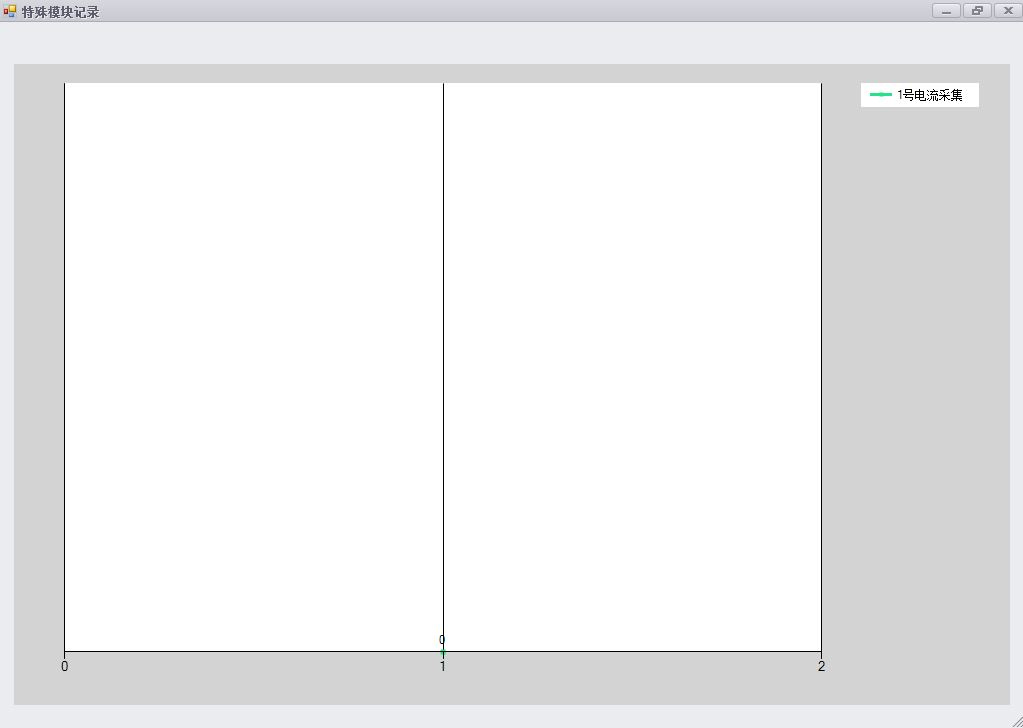

对特殊模块雷电流监测模块生成折线记录报表，每个点记录雷电流的大小和极性等信息

2．设备状态说明

\

序号	报警状态	状态说明
1	遥信状态	正常（ON）时显示为蓝色，报警（OFF）时显示为红色
2	报警状态	正常时显示为蓝色，告警时显示为红色
3	雷击计数	雷击时有数据显示
4	环境温度	显示实时环境温度
