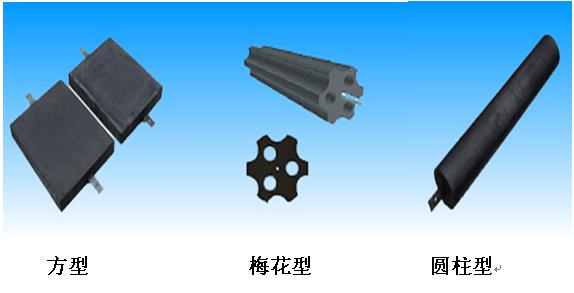

一、 产品简介HL-01型接地模块是一种以导电非金属材料为主的接地体，它由导电性、物理稳定性好的非金属材料、金属接地体、电解质和吸湿剂组成。主要应用范围：1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；2、贵重精密仪器、计算机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。二、 工作原理HL—01型接地模块通过内置的金属极芯和引线与被保护对象的接地点或接地装置连接，将入地电流迅速泄放到大地，从而呈现较低的接地电阻。其作用机理主要是：增大了接地体本身的散流面积;减少了接地体与土壤之间的接触电阻；较强的吸湿保湿性能，产生导电离子，增强了导电能力，充分发挥了模块降阻导电作用。三、 产品优点1、原料成分：HL-01系列低电阻接地模块主要由非金属材料制成；2、导电性能：降阻效率高，降至土壤电阻的30%—90%；3、使用寿命：比金属接地体和化学降阻等方法延长50年；4、环保性能：无污染、无毒害、对地下水无污染；5、运输方便：采用木质包装箱、运输方便。6、节约人工：能减少施工工作量，在恶劣的环境下易施工；7、阻值稳定：不受季节和温度的影响，耐大工频和冲击电流冲击，电阻稳定。8、使用放心：已在全国各大工程中应用过，已投入市场四年。四、 技术指标 序号 型号 形状尺寸（mm） 室温下电阻率Ω•m 工频接地电阻率Ω* 重量 接地电阻估算式1 方型 500*400*60 ≤3.5 14Ω 20 Ri=0.14P2 圆柱 φ150*1000 ≤3.0 12Ω 40 Ri=0.12P3 圆柱 Φ200*1000 ≤3.0 13Ω 45 Ri=0.13P4 梅花 Φ260*1000 ≤3.0 9Ω 55 Ri=0.11P五、 用量计算接地体计算公式：1、人工接地极垂直直角钢的工频接地电阻的计算公式其计算公式为：R1=ρ/2πL（1n8L/d-1)其中：R1：垂直接地体的接地电阻（欧）ρ：土壤电阻率（欧/米）L：垂直接地体的单根长度（米）d：接地体的直径，圆钢的直径，米（当用其它形式钢材时，其等效直径应按下式计算：钢管，d=d1；钢管，d=d1；扁钢，d=d/2；等边角钢，d=0.84b；）2、人工水平接地体的工频接地电阻的计算公式：R2=ρ/2πL（L*L/h*d+a)其中：R2：水平接地体的接地电阻（欧）ρ：土壤电阻率（欧/米）L：水平接地体的单根长度（米）d：接地体的直径（米）h：水平接地体的埋设深度（米）a：水平接地体的形状系数3、接地模块工频接地电阻的计算公式：R3=Rj/n*η其中：R3：接地模块的接地电阻（欧）Rj：单个接地模块的接地电阻，数值查表：n：接地模块的个数η：干0用系数取0.55-0.8六、施工方法1、HL-01模块垂直或水平埋设深度为0.6-1m，不宜小于0.6m；2、模块并联埋设时，模块之间的间距不宜小于4m；3、接地模块的机芯想并联或与地网（地线）连接时，必须用焊接，要求用同一种金属材料焊接，确保连接可靠，焊接长度不小于100mm；4、应在焊接处清除焊渣，涂上防腐导电漆或包裹HCJ-01防腐型长效接地降阻剂；5、固填土时应适量洒水，分层夯实，待模块充分吸湿（24小时）后测量接地电阻。七、主要技术参数1、室温下的电阻率试验 T干＝28.0℃ t湿＝25.5℃ p=100.2kpa试品号 试品电阻(Ω) 试品电阻率(Ω.m) 模块平均电阻率(Ω.m) 技术要求(Ω.m) 评价1 0.56 0.15 0.15 5 符合要求2 0.63 0.17 3 0.46 0.13 2、冲击电流耐受试验 T干＝28.0℃ t湿＝25.5℃ p=100.2kpa试品号 试品工频电阻(Ω) 试验后工频电阻变化率 评价试品电阻(Ω) 试品电阻率(Ω.m) △R%= 平均值△R% 技术要求 1 0.56 0.15 -16％ -15％ R％≤20% 符合要求2 0.63 0.17 -13％ 3 0.46 0.13 -15％ 3、工频电流耐受试验 T干＝28.0℃ t湿＝25.℃ p=100.2kpa试品号 试品工频电阻(Ω) 试验后工频电阻变化率 评价试前R1 试前R2 △R%= 平均值△R% 技术要求 1 1.55 1.32 -15％ -13％ R％≤20% 符合要求2 1.47 1.29 -15％ 3 1.34 1.19 -11％ 4、失水试验 试品号 电阻(Ω) 电阻率Ω.m 评价试前R1 试前R2 平均值 技术要求Ω.m 1 1.73 1.84 符合要求 0.16 ≤6 符合要求2 1.32 1.47 0.17 3 0.94 1.10 0.17 八、注意事项1、贮存模块应保持一定湿度，避免高温、于燥、曝晒；2、运输和安装时，应避免机械力损伤模块；HL-01系列低电阻接地模块主要由非金属材料制成，降阻效率高、使用寿命长、稳定性好、无污染。适合各种土壤环境，特别是高阻土壤环境。属国家级新产品。
