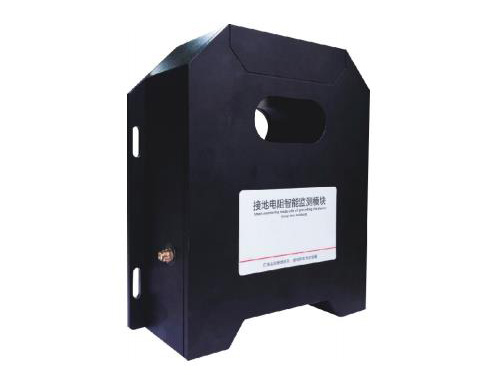

产品特征Product Features

◎在线检测、无需自检、实时监测◎采用RS485有线或无线通信传输数据，可远程在线监测◎监控软件24小时无间断监测，记录数据自动存储，方便查询◎监测模块在线监测接地电阻值，当电阻值出现异常，秒级报警◎采用工业级设计，具有高精度、高稳定性、高可靠性

适用范围Scope of application

适用于输电线路塔杆接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；电气设备接地等。

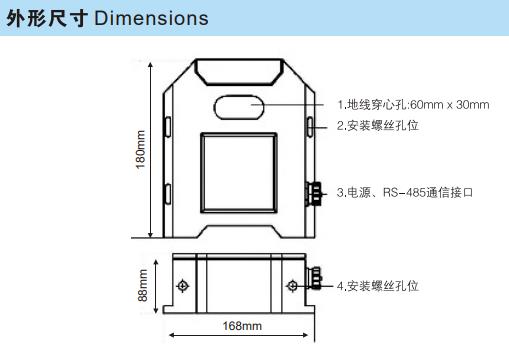

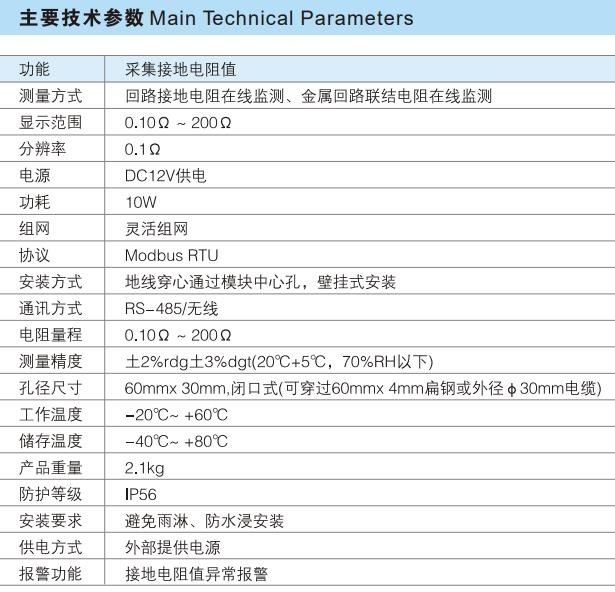

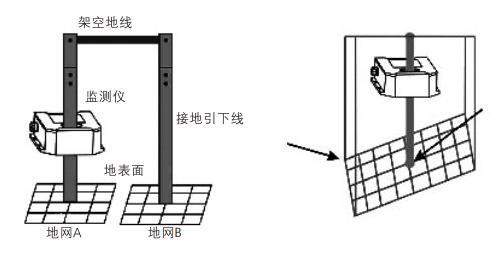

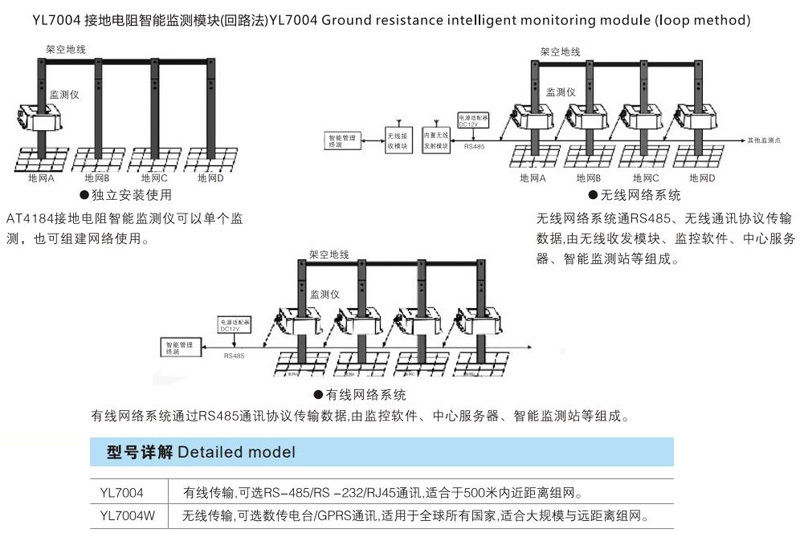

回路电阻定义 Definition of loop resistance

回路电阻包括A点对地的接地电阻值、接地引下线金属导体的阻值、金属架空线的阻值、接地 引下线与金属架空线之间的连接电阻值（接触电阻）、B点对地的接地电阻值的综合值。对形成上述回 路的接地系统，可以直接安装监测仪监测，若没有形成回路的接地系统，需要增加辅助接地极使其形， 成回路，再安装监测仪，见后述单点接地系统。若监测仪测试出的地网A、地网B回路的综合值为5欧即:RA+RB + R架空线+R接地引下线=5.00, 那地网A、地网B两个并联起来对地的实际接地电阻值一定小于等于2.5Q,据此可以判断地网A并联了 地网B后的实际接地电阻值是否合格。若地网A、地网B两者加起来的接地电阻值小于工程标准要求 值，那地网A、地网B都是合格的。

金属回路的联结电阻监测 Connection resistance monitoring of metal circuits

若地网A、地网B在地面上、下都连接在一起，则监测仪测试出的是金属回路的电阻值，其值一般 很小，零点几欧姆，这就是金属回路的联结电阻值，也是等电位电阻值，不是接地电阻值。所以本监测仪 也能非常方便地监测金属回路的联结电阻值。在大型地网中，例如变电站接地、油库接地、楼盘建筑接地等，它们在地下都是一个整体的大型 地网，同时有多根接地引下线引出地面,并在地面上也连接在一起的，如下图。对于这样的大型接地系统，其地网最大对角线距离一般几百米到几千米测试这样的大型地网的接地电阻是非常麻烦和困难 的“若真有其接地电阻不合格,那问题也是出在接地引下线与地网间的连接位置（图中箭头所指的焊接位置）,工程改造就是开挖接地引下线位置，再重新焊接接地引下线。实际是不可能把地下的整个网 进行改造，否则整个地网、地面工程都将推倒重建，这是不可能的,除非整个工程报废。所以，对于大型 地网,我们可以在主接地引下线和支接地引下线上安装监测仪，监测接地引下线与地下网间的连接状 况就可以了，通过监测其金属回路联结电阻值来判断接地引下线的接地状况。

监测原理 Monitoring principle

接地电阻监测:测量接地电阻的基本原理是测量回路电阻。传感器先给被测接地回路一个激励脉冲信号，在被测回路.上感应一个脉冲电势E,在电势E的作用下将在被测回路产生电流I。传感器对E及I进行 测量，并通过公式:R=E/I即可得到被测回路电阻。
